구분

충전식 간판용 중대형

구동방식

싱크로너스 구동방식

제어방식

IC반도체식

조정단위

10분/핀

정격전압

AC220V 60Hz

사용환경

온도: -10~50℃ / 습도: 85% RH 이하

정격용량

800(600)W

중량

0.2Kg

외형치수

80×106×39mm

기구도면

CAD-FILE

PDF-VIEW

◈ 현재 시간 및 동작 상태 설정

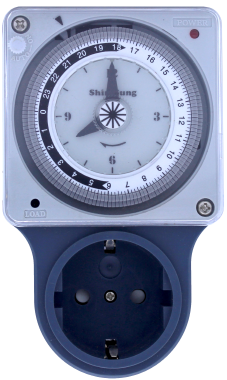

* 전원(AC220V) 입력후 POWER가 점등되고 초침이 돌아가는것을 확인한 후 가운데 분침판을 시계방향으로 돌려서 현재시간을 맞춥니다.

* 현재 시간 표시는 왼쪽▼에 가리키는 시간이 현재 시간입니다.

* ON 동작은 원하는 시간만큼 회색핀을 바깥쪽으로 벌려놓고 사용하시면 됩니다.

* 왼쪽 AUTO/ON 스위치는 AUTO쪽으로 사용하시고 설정시간과 관계없이 계속 사용시는 ON쪽으로 놓고 사용하시기 바랍니다.

◈ 사용 부하

* 백열등, 수은등, 형광등, 나트륨등, 네온사인, 보일러, 방범등, 자판기, TV, 컴퓨터, 자판기, OA기기, 환풍기 등

◈ 특징

* 정전보상용 충전지를 내장하고 있어 전원이 꺼져도 3일 이상 정상 동작이 되며 동작 상태를 확인할 수 있습니다.

◈ 주의사항

* 가운데 분침판은 시계방향으로만 돌려주세요.

* 결선시 필히 터미널 단자를 물려 결선하십시오.

* 제품 사용시 정격용량 부하의 70% 이하로 사용하는 것이 고장없이 오래 사용할 수 있습니다.

* 정격용량 이상 사용시는 마그네트 스위치를 부착하여 사용하시기 바랍니다.

* 제품을 임의로 분해 개조하지 마십시오.
