DC12V(AC 전원 절대사용금지)

출력용량

• 회로당 72W 이하

• 한 채널에 RGB LED 모듈 최대 300개 연결 가능

• 한 단자에 단색 LED 모듈 최대 100개 연결 가능

온도: -10~50℃ / 습도: 85% RH 이하

가로(135.4) x 세로(62) x 높이(28) mm

기구도면

CAD-FILE

PDF-VIEW

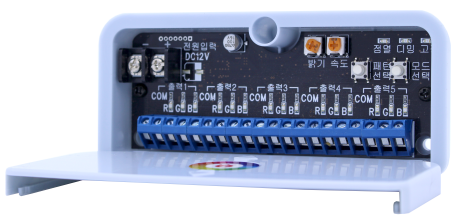

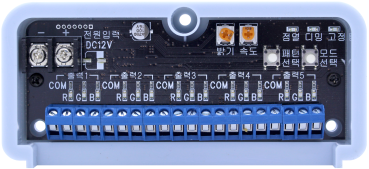

◈ 특징

* LED 조명을 제어하기 위한 고정, 점멸, 디밍 모드 각각에 다양한 패턴을 손쉽게 선택할 수 있어 백색 LED 조명과

  RGB LED 조명을 모두 사용할 수 있습니다.

* LED 조명의 밝기와 동작 패턴의 속도를 볼륨으로 조절할 수 있습니다.

* 컴팩트한 사이즈, 쉽고 간편한 취부 방법, 방우 기능 등으로 실내외 어디에서나 사용 가능합니다.

◈ 주의 사항

* 본 기기는 DC12V용 LED 조명 제어 장치로 용도 이외 사용을 금합니다.

* 본 기기의 입력 전원은 DC12V이므로 반드시 정격의 직류 전압과 전류를 공급하는 직류전원장치(SMPS)을 사용하여

  구동시켜야 합니다.

* 본 기기는 정격 입출력 범위에서 사용하여야합니다.

* 본 기기는 입출력 모두 극성이 있습니다. 설치시 극성에 유의하시고 전원이 입력된 상태에서 배선은 금합니다.

* 본 기기에 연결하는 입출력 배선은 부하의 상태에 맞는 굵기의 전선을 사용하여야 하며 단자대의 단자 조임을

   1~1.2N.m(약11Kgf.cm)으로 하여 접촉저항이 최소화되어야 합니다.
